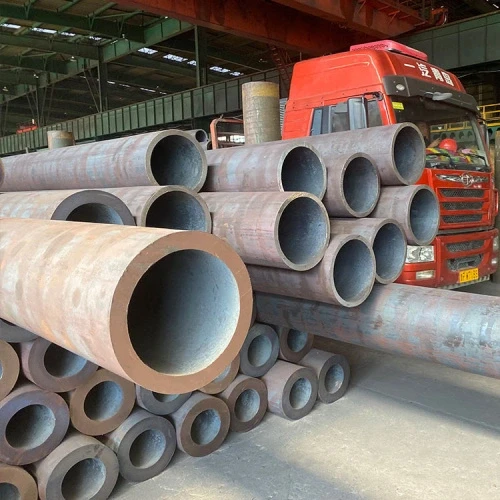

ASTM A519

Az ASTM A519 az American Society for Testing and Materials (ASTM) által kifejlesztett, varrat nélküli szénötvözetű acélcsövek szabványa. A kifejezetten a szigorú szilárdságot és pontosságot igénylő alkalmazásokhoz, például mechanikai szerkezetekhez, erőátviteli rendszerekhez és hidraulikus berendezésekhez tervezett ASTM A519 ötvözetcső olyan iparágakban, mint az autóipar, az építőipari gépek és az energiaipar, magcsőmegoldássá vált, köszönhetően megbízható varratmentes folyamatának, változatos anyagválasztékának és kiváló mechanikai tulajdonságainak.

Profi csapat

7x24 órás kiszállítás

ÖSSZEHASONLÍTÓ ADATOK VARRATÉS NÉLKÜLI SZÉNACÉLOK

ÖSSZEHASONLÍTÓ ADATOK VARRATÉS NÉLKÜLI SZÉNACÉLOK
Állapot	Névleges Hozam Erő psi	Névleges Végső Erő psi	Névleges Megnyúlás 2%-ban	Egyenértékű Rockwell Keménység	Egyenértékű Brinell Keménység
ÉVFOLYAM 1018 c .15/.20 Mn .60/90 P .40 max S .050 max
Forró-hengerelt	35,000	60,000	30	B-68	116
Normalizált	38,000	58,000	35	B-66	114
Lágy-lágyított	33,000	50,000	40	B-57	97
Mint-rajzolt	70,000	85,000	10	B-87	170
CD-Stresszoldás lágyítva	60,000	80,000	15	B-85	163

ÉVFOLYAM 1020 C. 18/.23 Mn .30/.60 P .040 max S .050 max
Forró-hengerelt	38,000	60,000	30	B-68	116
Normalizált	40,000	58,000	35	B-66	114
Lágy-lágyított	33,000	53,000	40	B-62	105
Mint-rajzolt	65,000	80,000	10	B-85	163
CD-Stresszoldás lágyítva	60,000	75,000	15	B-81	149

ÉVFOLYAM 1026 C .22/.28 Mn .60/.90 P .030 max S .050 max
Forró -hengerelt	47,000	70,000	28	B-77	137
Normalizált	50,000	67,000	33	B-74	131
Lágy-lágyított	36,000	60,000	35	B-68	116
Mint-rajzolt	72,000	87,000	10	B-89	179
CD-Stresszoldás lágyítva	65,000	82,000	15	B-86	167

KÜLSŐ ÉS BELSŐ ÁTMÉRŐTŰRÉSEK

KEREK HIDEG-VARRADÁS NÉLKÜLI CSŐ AZ ASTM A519 SZERINT

Kívül Átmérő Mérettartomány be	Hőkezelés az utolsó hideg munkavégzés után
	Fal Vastagság mint Százalékos az OD	Egyik sem, vagy nem haladja meg 1100 fok F. Névleges Hőmérséklet				Fűtve 1100 F felett. Névleges Hőmérséklet nélkül Gyorsított hűtés
		OD, be		ID, be		OD, be		ID, be
		Felett	Alatt	Felett	Alatt	Felett	Alatt	Felett	Alatt
0,499-ig	Minden	0.004	0.000	-	-	0.005	0.002	-	-
0.500-1.699	Minden	0.005	0.000	0.000	0.005	0.007	0.002	0.002	0.007
1.700-2.099	Minden	0.006	0.000	0.000	0.006	0.006	0.005	0.005	0.006
2.100-2.499	Minden	0.007	0.000	0.000	0.007	0.008	0.005	0.005	0.008
2.500-2.899	Minden	0.008	0.000	0.000	0.008	0.009	0.005	0.005	0.009
2.900-3.299	Minden	0.009	0.000	0.000	0.009	0.011	0.005	0.005	0.011
3.300-3.699	Minden	0.010	0.000	0.000	0.010	0.013	0.005	0.005	0.013
3.700-4.099	Minden	0.011	0.000	0.000	0.011	0.013	0.007	0.010	0.010
4.100-4.499	Minden	0.012	0.000	0.000	0.012	0.014	0.007	0.011	0.011
4.500-4.899	Minden	0.013	0.000	0.000	0.013	0.016	0.007	0.012	0.012
4.900-5.299	Minden	0.014	0.000	0.000	0.014	0.018	0.007	0.013	0.013
5.300-5.549	Minden	0.015	0.000	0.000	0.015	0.020	0.007	0.014	0.014
5.500-5.999	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.010	0.010	0.010	0.010	0.018	0.018	0.018	0.018
		0.009	0.009	0.009	0.009	0.016	0.016	0.016	0.016
		0.018	0.000	0.009	0.009	0.017	0.015	0.016	0.016
6.000-6.499	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.013	0.013	0.013	0.013	0.023	0.023	0.023	0.023
		0.010	0.010	0.010	0.010	0.018	0.018	0.018	0.018
		0.020	0.000	0.010	0.010	0.020	0.015	0.018	0.018
6.500-6.999	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.015	0.015	0.015	0.015	0.027	0.027	0.027	0.027
		0.012	0.012	0.012	0.012	0.021	0.021	0.021	0.021
		0.023	0.000	0.012	0.012	0.026	0.015	0.021	0.021
7.000-7.499	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.018	0.018	0.018	0.018	0.032	0.032	0.032	0.032
		0.013	0.013	0.013	0.013	0.023	0.023	0.023	0.023
		0.026	0.000	0.013	0.013	0.031	0.015	0.023	0.023
7.500-7.999	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.020	0.020	0.020	0.020	0.035	0.035	0.035	0.035
		0.015	0.015	0.015	0.015	0.026	0.026	0.026	0.026
		0.029	0.000	0.015	0.015	0.036	0.015	0.026	0.026
8.000-8.499	6 év alatt 6-tól 7-1/2-ig több mint 7 1¼2	0.023	0.023	0.023	0.023	0.041	0.041	0.041	0.041
		0.016	0.016	0.016	0.016	0.028	0.028	0.028	0.028
		0.031	0.000	0.015	0.016	0.033	0.022	0.028	0.028
8.500-8.999	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.025	0.025	0.025	0.025	0.044	0.044	0.044	0.044
		0.017	0.017	0.017	0.017	0.030	0.030	0.030	0.030
		0.034	0.0000	0.015	0.019	0.038	0.022	0.030	0.030
9.000-9.499	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.028	0.028	0.028	0.028	0.045	0.045	0.045	0.045
		0.019	0.019	0.019	0.019	0.033	0.033	0.033	0.033
		0.037	0.000	0.015	0.022	0.043	0.022	0.033	0.033
9.500-9.999	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.030	0.030	0.030	0.030	0.045	0.045	0.053	0.053
		0.020	0.020	0.020	0.020	0.035	0.035	0.035	0.035
		0.040	0.000	0.015	0.025	0.048	0.022	0.035	0.035
10.000-10.999	6 év alatt 6-tól 7-1/2-ig 7-1/2 felett	0.034	0.034	0.034	0.034	0.045	0.045	0.060	0.060
		0.022	0.022	0.022	0.022	0.039	0.039	0.039	0.039
		0.044	0.000	0.015	0.029	0.055	0.022	0.039	0.039
11.000-12.000	6 év alatt 6-tól 7- 1/2-ig 7-1/2 felett	0.035	0.035	0.035	0.035	0.050	0.050	0.065	0.065
		0.025	0.025	0.025	0.025	0.045	0.045	0.045	0.045
		0.045	0.0000	0.015	0.035	0.060	0.022	0.045	0.045

FALVASTAGSÁGI TŰRÉSEK KEREKHEZ^a,b,c HIDEGMEGMUNKÁLT-VARRADÁS NÉLKÜLI CSŐ AZ ASTM A519 SZERINT
Hidegen húzott maximális % felett és Under Nominal		Falvastagság % OD
ID Akár 1,499 hüvelyk	ID 1.500 hüvelyk és Over	Falvastagság % OD
10	7.5	25 és alatt
12.5	10	2 felett

Az ID-tűrések a 0,625 hüvelykes és annál nagyobb méretekre vonatkoznak, ha az ID legalább a külső átmérő fele
^a	Sok olyan csövet, amelyek belső átmérője kisebb, mint a külső átmérő 50%-a, falvastagsága meghaladja a külső átmérő 25%-át, vagy amelyek falvastagsága meghaladja a 11¼4 hüvelyket, vagy amelyek tömege meghaladja a 90 lb/ft-ot, nehéz áthúzni egy tüskén. Ezért a belső átmérő a falvastagság 10%-ának megfelelő mértékben változhat a falvastagság felett vagy alatt. Lásd még a B lábjegyzetet.
^b	Azokhoz a csövekhez, amelyek belső átmérője kisebb, mint 1/2 hüvelyk (vagy kisebb, mint 5/8 hüvelyk, ha a falvastagság több, mint a külső átmérő 20%-a), amelyeket általában nem húznak át tüskére. Az A lábjegyzet nem alkalmazható. Ezért ezeknél a csöveknél a belső átmérőt az ebben a táblázatban szereplő külső átmérőtűrés és a 9. táblázatban látható falvastagsági tűrés szabályozza.
^c	A külső átmérő 3%-ánál kisebb falvastagságú csöveket bizonyos mértékű torzulás nélkül nem lehet megfelelően kiegyenesíteni. Következésképpen az ilyen csövek átlagos külső átmérője és belső átmérője a táblázatban megadott tűréshatárokon belül van, de 1/2%-os ovális tűrésre van szükség a névleges külső átmérő felett és alatt, ami az ebben a táblázatban feltüntetett tűréshatárokon felül van.
